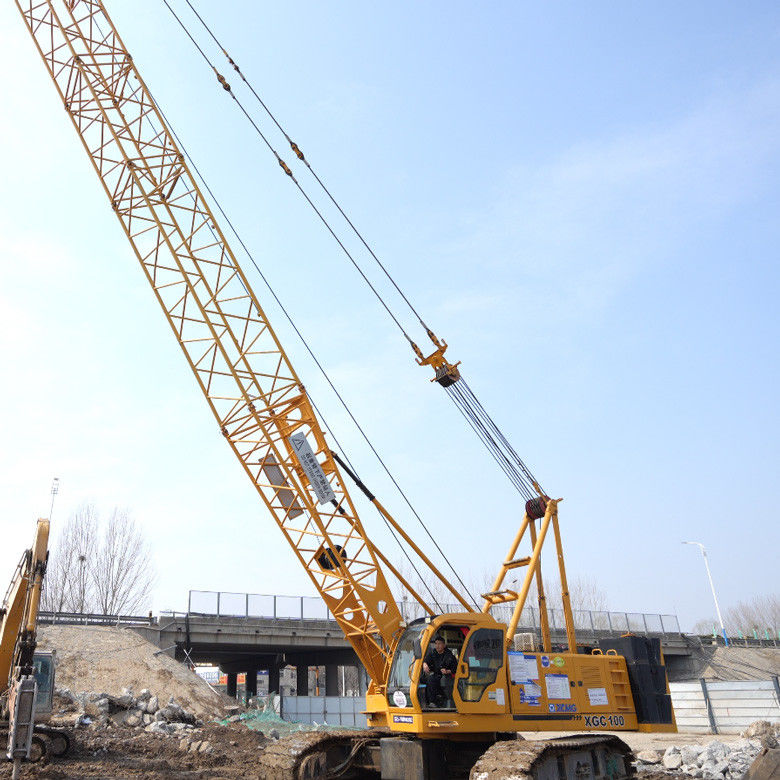

Büyük hidrolik sürünen vinç donanımı 1.5km/h yolculuk hızı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XCMG |
| Model numarası: | XGC100A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Bir vinç |
|---|---|
| Fiyat: | Negotiable Price |
| Ambalaj bilgileri: | Müşteri ihtiyaçlarına göre paketleme |
| Teslim süresi: | Sipariş onayına göre |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | Müşteri ihtiyaçlarına göre arz |
|
Detay Bilgi |
|||
| Maksimum tırmanma kabiliyeti: | % 30 | Çevirme Hızı: | 2,5 dev/dak |
|---|---|---|---|
| karşı ağırlık: | 25,000kg | Maksimum kaldırma kapasitesi: | 100 ton |
| Kol uzunluğu: | 9m - 18m | Kaldırma hızı: | 130m/dak |
| Maksimum seyahat hızı: | 1,5 km/s | Bumba uzunluğu: | 13.5m - 61m |
| zemin basıncı: | 0.07Mpa | Maksimum kaldırma yüksekliği: | 79m |
| Yakıt tankı kapasitesi: | 500L | Motor gücü: | 194KW |
| Vurgulamak: | 1.5km/h 100t sürükleyici vinç,1.5km/h hidrolik sürükleyici vinç,9m 100t sürünen vinç |
||
Ürün Açıklaması
100T sürünen vinç: Büyük Ekipman Taşımacılığı Uzmanı
XGC100A sürünen vinç teknik özellikleri
Sürünen vinç modelleri: XGC100A
En yüksek yükleme kapasitesi: 100 t/4m
Maksimum yükseltme anı: 425 t.m.
Ana dalga çalışma koşullarının en uzun kombinasyonu: 61 m
En uzun tek katranlı çalışma koşulu kombinasyonu ana baldır ucunda: Baldır 61 m + Kol ucundaki tek katranlı 1,1 m
Sabit uçlu çalışma koşullarının en uzun kombinasyonu: Boom 52 m + sabit uçlu 19 m
Parça başına maksimum taşıma ağırlığı: 24.1 ton
Parça başına maksimum taşıma genişliği: 3.4m
Parça başına maksimum taşıma yüksekliği: 3,04m
Ürün bileşeni ve sistem açıklaması
Üst kısmı
Döner mekanizma
Döner mekanizması ve döner rulman, iç ağ ile çalıştırılır ve çalgı masasının ön tarafında düzenlenir.Kütlelendirme motoru tarafından çalıştırılan gezegen vites azaltıcısı, 360 ° dönüş elde etmek için pinion üzerinden döner rulmanı sürüyor.
The slewing mechanism has a built-in planetary reducer and adopts a multi-plate wet laminated normally closed brake with a negative braking design to achieve the "spring braking/hydraulic release" function to ensure that the slewing has extremely high braking safetyDöner mekanizma, döner mekanizmanın kilitlenme korumasını elde etmek için mekanik bir döner kilitleme cihazı ile de donatılmıştır.
Eksantrik mekanizma, redüktör ve döner rulman arasında daha iyi bir ağlama sağlayabilir ve dönüşü daha yumuşak hale getirebilir.Dönüştürme mekanizması, ağır nesnelerin kaldırıldığı zaman, kaldırma kancası kaldırılan nesnenin ağırlık merkezinin dikey merkez çizgisinde olmasa bile, dalga üzerindeki yan kuvvet ortadan kaldırılabilir,Bu sayede çalışma kolunun büyük bir yan kuvvet tarafından hasar görmesini önler.
Döner rulman
Tek sıralı top döner rulman, büyük yük taşıma kapasitesi ve küçük dönme direnci özelliklerine sahiptir.
Silindir montajı
Silindir bileşimi, sürünen çerçeve teleskopik silindir, çerçeve çıkartma silindiri ve ana luffing ratchet kilitleme silindirini içerir.
Araçtan inmek için yardımcı yağ kaynağı ve sol yolculuk, kolayca değiştirilebilen bir ana valf paylaşıyor.ve manuel bir tersleme valfi ile kontrol edilirSürünen teleskopik kontrol rahat, eylem yumuşak ve çarpma
Kırılganın ölçüsü, taşıma ve çalışma gereksinimlerini karşılamak için kolayca değiştirilebilir. Çerçeve çıkartma silinderi vincin kendi kendine montajı ve sökülmesi için kullanılır.Bu bir manuel valf ile kontrol edilir, ve her silindir bağımsız olarak kontrol edilir, bu da sürünen çerçevenin montajı ve sökülmesi için uygundur.
Ana luffing çarkı kilitleme silindir, çarkın hareketini kontrol etmek için kullanılır. Ana luffing pilot kolu çalıştırıldığında, çark otomatik olarak açılır.ve ana luffing pilot kolu orta konuma döndüğündeAna salınım vinç çalışmadığında, raketin kilitleme aygıtı, ek manuel işlem olmadan, her zaman kilitlenmiş durumdadır.Hem güvenli hem de uygun..
Kontrol odası.
Kontrol odası biyoniklerle, pürüzsüz çizgilerle ve güç duygusuyla tasarlanmıştır.Teknoloji konusunda güçlü bir anlayışa ve geniş bir görüş alanına sahip.. İç mekan insanlarla merkeze düzenlenmiştir ve operatör kalkmadan tüm düğmelere dokunabilir. Düzenlenebilir koltuklar, klima, elektrik prizleri, radyo vb. ile donatılmıştır.,Operatör için rahat bir çalışma ortamı sağlamak.
