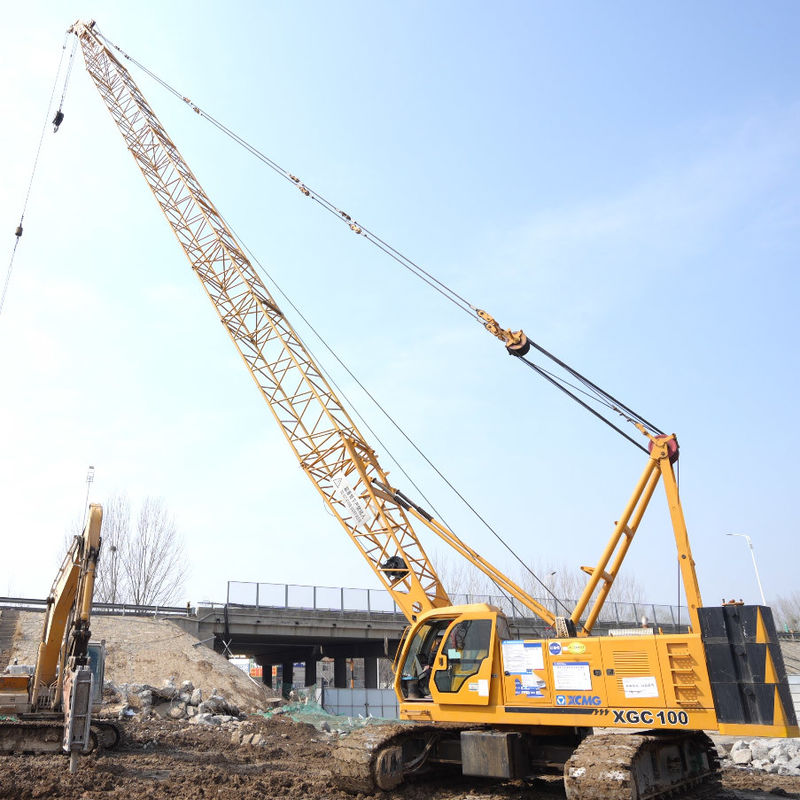

13m - 60m Boom 100T sürünen vincin yüksek irtifa operasyonlarında büyük avantajları vardır
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XCMG |
| Model numarası: | XGC100A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Bir vinç |
|---|---|
| Fiyat: | Negotiable Price |
| Ambalaj bilgileri: | Müşteri ihtiyaçlarına göre paketleme |
| Teslim süresi: | Sipariş onayına göre |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | Müşteri ihtiyaçlarına göre arz |
|
Detay Bilgi |
|||
| Yakıt tankı kapasitesi: | 500L | Bumba uzunluğu: | 13m - 60m |
|---|---|---|---|
| Kol uzunluğu: | 9m - 18m | Maks. kaldırma kapasitesi: | 100 ton |
| Hidrolik tank kapasitesi: | 500L | Maks. ağırlık kaldırmak: | 76m |
| Max. Maks. Gradeability Tırmanılabilirlik: | % 40 | Model: | XGC100 |
| Max. Maks. Travel Speed Seyahat hızı: | 1,5 km/s | İsimlendirilmiş güç: | 242 kw |
| Vurgulamak: | 60 metre yüksekliğinde 100 tonluk sürünen vinç,60m 100t sürünen vinç,60m kullanılmış sürünen vinç |
||
Ürün Açıklaması
100T sürünen vincin yüksek irtifa operasyonlarında büyük avantajları vardır
XGC100A sürünen vinç teknik özellikleri
Sürünen vinç modelleri: XGC100A
En yüksek yükleme kapasitesi: 100 t/4m
Maksimum yükseltme anı: 425 t.m.
Ana dalga çalışma koşullarının en uzun kombinasyonu: 61 m
En uzun tek katranlı çalışma koşulu kombinasyonu ana baldır ucunda: Baldır 61 m + Kol ucundaki tek katranlı 1,1 m
Sabit uçlu çalışma koşullarının en uzun kombinasyonu: Boom 52 m + sabit uçlu 19 m
Parça başına maksimum taşıma ağırlığı: 24.1 ton
Parça başına maksimum taşıma genişliği: 3.4m
Parça başına maksimum taşıma yüksekliği: 3,04m
Ürün bileşeni ve sistem açıklaması
Alt kısmı
Alt kısmı bir çerçeve, bir sürünen çerçeve ve bir seyahat mekanizması içerir.ve sürünen çerçeve bir hidrolik silindir tarafından uzatılır ve geri çekilir.
1Çerçeve ve dış çarklar
Çerçeve, yüksek dayanıklılıklı çelik levha ve kutu şeklindeki yapıdan yapılmıştır.Güçlü yük taşıma kapasitesi ve iyi sertlik.
Vücudun montajı, sökülmesi ve taşınması için çıkartma silindirleri ile donatılmıştır ve bir iğne çubuğu aracılığıyla çerçevenin dışına bağlıdır.
2- Sürünen çerçeve.
Bir sürünen kiriş, dört tekerlek ve bir kemer içerir. Sürünen kiriş, kutu şeklinde bir yapı benimser ve çerçeve ile bağlantı kısmı kısmen güçlendirilir.ve bir çapraz bölme ortada ayarlanmıştır. İki sürünen çerçeve simetrik olarak düzenlenmiştir. Dört tekerlek ve bir kemer yüksek dayanıklı alaşım dökme çelikle dökülmüştür ve sürünen ayakkabının genişliği 0.85m'dir.
3. Seyahat mekanizması
Hareket mekanizması, yerleşik bir gezegen vites azaltıcısı ve eksenel piston değişken motoru tarafından çalıştırılır.Sol ve sağ hareket mekanizmaları, düz hareket ve dönüş elde etmek için senkronize veya bireysel olarak çalıştırılabilir.
Hidrolik sistem
Ana sistem toplam güç değişken pompa kontrolünü benimser ve vincin ana eylemleri gelişmiş hidrolik orantılı kontrol teknolojisini benimser.Operatör hareket yönü ve hidrolik kontrol kolu hareket yönü ve yer değiştirme boyutu manipüle ederek her aktüatör hareket yönünü ve hızını kontrol edebilirsinizHızını adım adım ayarlayabilir ve iyi bir mikro hareketi vardır.
Ana kaldırıcı ve yardımcı kaldırıcı, vincin yüksek ve düşük hız kontrolünü kolayca gerçekleştirebilecek çift pompa birleşimi fonksiyonuna sahiptir.Özel döngü tampon yağ devre tasarımı döngü başlatmak ve yavaş ve yumuşak durdurmak yapar, ince kaldırma işlemlerinin gereksinimlerini karşılar.
Hidrolik yağ tankı kapasitesi: 400L.
