Kullanılmış 100T sürükleyici vinç 110m / min Offshore Mühendisliğinde Sinerji için kaldırma hızı

Offshore Mühendisliğinde Sinerji İçin Kullanılabilecek 100T Sürünen Vinç

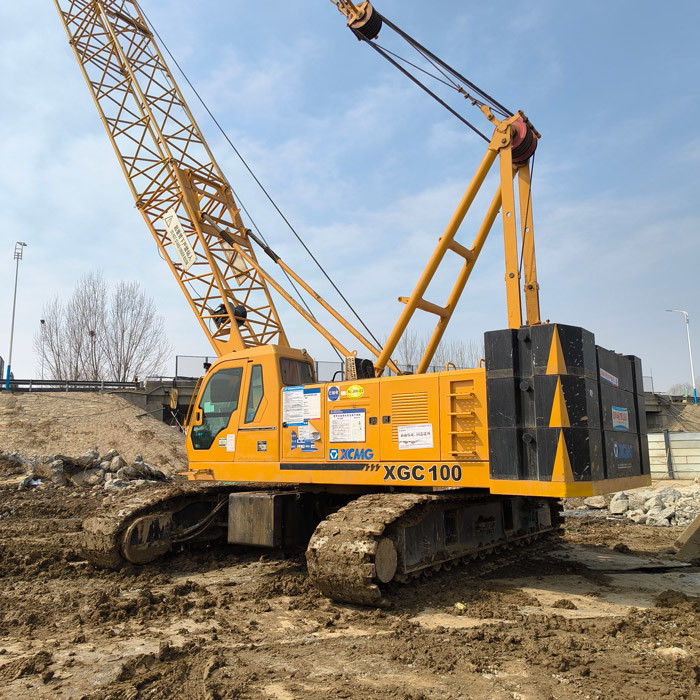

XGC100A sürünen vinç teknik özellikleri

Sürünen vinç modelleri: XGC100A
En yüksek yükleme kapasitesi: 100 t/4m
Maksimum yükseltme anı: 425 t.m.
Ana dalga çalışma koşullarının en uzun kombinasyonu: 61 m
En uzun tek katranlı çalışma koşulu kombinasyonu ana baldır ucunda: Baldır 61 m + Kol ucundaki tek katranlı 1,1 m
Sabit uçlu çalışma koşullarının en uzun kombinasyonu: Boom 52 m + sabit uçlu 19 m
Parça başına maksimum taşıma ağırlığı: 24.1 ton
Parça başına maksimum taşıma genişliği: 3.4m
Parça başına maksimum taşıma yüksekliği: 3,04m

Ürün bileşeni ve sistem açıklaması

Güvenlik önlemleri

Boom açısı sınırlaması

Ana dalga belirtilen açıya ulaştığında, kaldırma durdurulur ve tork sınırlayıcısı ve hareket düğmesi tarafından kontrol edilir.ana dalganın yükselme açısı belirtilen açıdan daha küçük olduğunda, düşme durdurulur ve tork sınırlayıcı tarafından kontrol edilir ve sesli bir alarm çıkarılır.

Kırılma karşıtı kaldırma kancası

Tüm kaldırma kancaları, kanca başlarında asılı olan sargıların düşmesini önlemek için düşme karşıtı plakalarla donatılmıştır.

Hidrolik sistem

Sistemin çalışma sırasında istikrarlı ve güvenli olmasını sağlamak için hidrolik dengeleme valfi, hidrolik taşınma valfi ve diğer cihazlarla donatılmıştır.

Döner kısıtlayıcı sistemi

Algılama fonksiyonu: Döner kısıtlayıcı, vincin kolunun açısını ve kaldırma yükünü otomatik olarak algılayabilir.

Ekran fonksiyonu: Büyük renkli 7.0 inçlik LCD ekran. Tork yüzdesi, gerçek kaldırma ağırlığı, nominal kaldırma ağırlığı, çalışma yarıçapı, dalga uzunluğu, açı gibi kaldırma işlemi parametrelerini gösterir,Çince (veya İngilizce) ve grafiklerle maksimum kaldırma yüksekliği, çalışma durumu kodu, oranı, sınır açısı, bilgi kodu vb.

Uyarı fonksiyonu: Tam alarm öncesi ve aşırı yükleme durdurma fonksiyonlarına sahiptir. Eğer gerçek yükün nominal yükü aşması tespit edilirse ve vinç kolu sınır açısını aşarsa,Döngü sınırlayıcısı bir alarm verecek ve akım eylemini sınırlayacaktır..

Sistemde hata kendi kendine teşhis fonksiyonu var.

Üç renkli tork uyarı lambası

Üç renkli tork uyarı lambası üç renkten oluşur. Tork yüzdesi %90'ın altında olduğunda, vincin güvenli bir alanda çalıştığını gösteren "yeşil ışık" yanmaktadır.Dönenin yüzdesi %90 ile %100 arasında olduğunda, vincin nominal yük aralığına yakın olduğunu gösteren "sarı ışık" yanıyor. Döngü %100'den fazla olduğunda, "kırmızı ışık" yanıyor.vincin aşırı yüklendiğini ve tehlikeli bir bölgede olduğunu gösterirKontrol sistemi otomatik olarak vincin tehlikeli yönde hareketini kesiyor.

Ses ve ışık alarmı

Güvercin hareket ederken veya dönerken, ses ve ışık alarm lambaları yanıp sönebilir ve alarm verebilir.

Işıklandırma

Işıklandırma lambaları, gece çalışması için aydınlatma sağlamak için, çalma masasının önüne, kontrol odasının üstüne ve kontrol odasının içine yerleştirilir.

Arka bakış aynası

Kontrol odasının dışında yer alan, sürücü için makinenin arkasındaki durumu gözlemlemek için uygundur.

Yükseklik göstergesi ışığı

Yükseklik göstergesi lambası, yükseklik uyarısı olarak dalganın tepesine monte edilir.

Anemometre

The current wind speed is detected in real time and transmitted to the monitor in the control room to remind the operator to pay attention to the real-time wind speed to ensure that the crane operates within the safe wind speed.

Seviye

Bir kabarcık seviyesine sahip, yol yüzeyinin eğimini gösterebilir ve operatöre makinenin düzlüğü için bir referans sağlayabilir.
