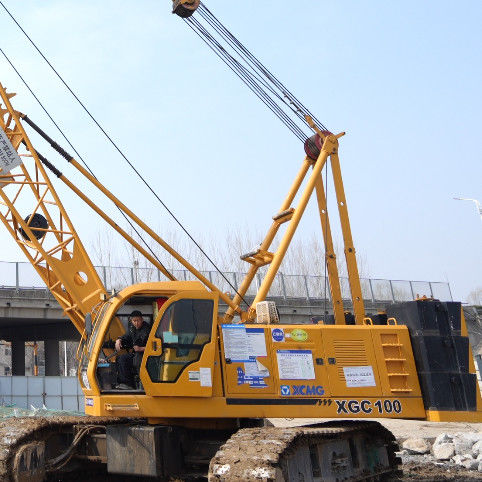

XCMG 100T Kullanılmış Sürünen Kiremitler 1.5km/H Travel_Speed For Mining
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XCMG |
| Model numarası: | XGC100A |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Bir vinç |
|---|---|
| Fiyat: | Negotiable Price |
| Ambalaj bilgileri: | Müşteri ihtiyaçlarına göre paketleme |
| Teslim süresi: | Sipariş onayına göre |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | Müşteri ihtiyaçlarına göre arz |
|
Detay Bilgi |
|||
| Max_radeablability: | % 30 | Max_overall_height: | 3,5 Milyon |
|---|---|---|---|
| Max_overall_width: | 3m | Max_ground_presure: | 0.9kg/cm² |
| Max_track_shoe_width: | 0.5m | Max_lifting_height: | 80m |
| Max_track_shoe_length: | 4m | Max_track_shoe_number: | 50 |
| Max_overall_length: | 12m | Max_track_shoe_ground_contact_length: | 6m |
| Ürün Adı: | 100T sürünen vinç | Motor_Gücü: | 400kw |
| Max_load_capacity: | 100 ton | Max_Travel_Speed: | 1,5 km/s |
| Vurgulamak: | 100 t kullanılmış sürünen vinçler,Kullanılmış sürükleyici vinçler 1,5km/h |
||
Ürün Açıklaması
Kullanılmış 100T sürünen vinç, madencilik operasyonlarını etkili bir şekilde gerçekleştirebilir
XGC100A sürünen vinç teknik özellikleri
Sürünen vinç modelleri: XGC100A
En yüksek yükleme kapasitesi: 100 t/4m
Maksimum yükseltme anı: 425 t.m.
Ana dalga çalışma koşullarının en uzun kombinasyonu: 61 m
En uzun tek katranlı çalışma koşulu kombinasyonu ana baldır ucunda: Baldır 61 m + Kol ucundaki tek katranlı 1,1 m
Sabit uçlu çalışma koşullarının en uzun kombinasyonu: Boom 52 m + sabit uçlu 19 m
Parça başına maksimum taşıma ağırlığı: 24.1 ton
Parça başına maksimum taşıma genişliği: 3.4m
Parça başına maksimum taşıma yüksekliği: 3,04m
Tipik çalışma durumu kaldırma performans tablosu
Girdiğin çalışma aralığı şeması: ana dalga çalışma durumu için girdiğin çalışma aralığı şeması
Sabit jileli vincin çalışma aralığı (10° ve 30° kurulum açısı)
XGC100A Ana dalga performans tablosu (kol ucundaki tek katran ve kanca olmadan)
|
Tablo 1-1 XGC100A Ana dalga performans tablosu (kol ucundaki tek katran ve kanca olmadan) Birim:t Karşı ağırlık 34t |
|||||||||
|
Yarıçap ((m) |
Ana dalganın uzunluğu ((m) |
||||||||
|
|
13 |
16 |
19 |
22 |
25 |
28 |
31 |
34 |
37 |
|
4 |
100.0** |
|
|
|
|
|
|
|
|
|
5 |
84.9* |
81.5* |
77.1* |
|
|
|
|
|
|
|
6 |
67.3* |
64.5* |
61.6* |
62.6 |
60.0 |
|
|
|
|
|
7 |
52.4* |
52.3* |
54.4 |
52.4 |
50.4 |
48.6 |
47.0 |
|
|
|
8 |
42.7* |
45.3 |
45.3 |
44.9 |
43.4 |
42.1 |
41.0 |
39.4 |
38.2 |
|
9 |
38.3 |
38.2 |
38.1 |
38.1 |
38.0 |
37.0 |
35.9 |
34.9 |
33.9 |
|
10 |
33.0 |
32.9 |
32.9 |
32.8 |
32.7 |
32.6 |
32.0 |
31.1 |
30.3 |
|
12 |
25.8 |
25.7 |
25.6 |
25.5 |
25.4 |
25.4 |
25.3 |
25.1 |
25.0 |
|
14 |
|
20.9 |
20.9 |
20.8 |
20.7 |
20.6 |
20.5 |
20.4 |
20.3 |
|
16 |
|
|
17.5 |
17.4 |
17.3 |
17.2 |
17.1 |
17.0 |
16.9 |
|
18 |
|
|
|
14.9 |
14.8 |
14.7 |
14.6 |
14.5 |
14.4 |
|
20 |
|
|
|
13.0 |
12.9 |
12.8 |
12.7 |
12.5 |
12.4 |
|
22 |
|
|
|
|
11.3 |
11.2 |
11.1 |
11.0 |
10.9 |
|
24 |
|
|
|
|
|
10.0 |
9.9 |
9.7 |
9.6 |
|
26 |
|
|
|
|
|
|
8.8 |
8.7 |
8.6 |
|
28 |
|
|
|
|
|
|
7.9 |
7.8 |
7.7 |
|
30 |
|
|
|
|
|
|
|
7.0 |
6.9 |
|
32 |
|
|
|
|
|
|
|
|
6.3 |
Tablodaki "**" olan çalgı masasının arkasındaki karşı ağırlık 27t ve "*" olan çalgı masasının arkasındaki karşı ağırlık 31t
