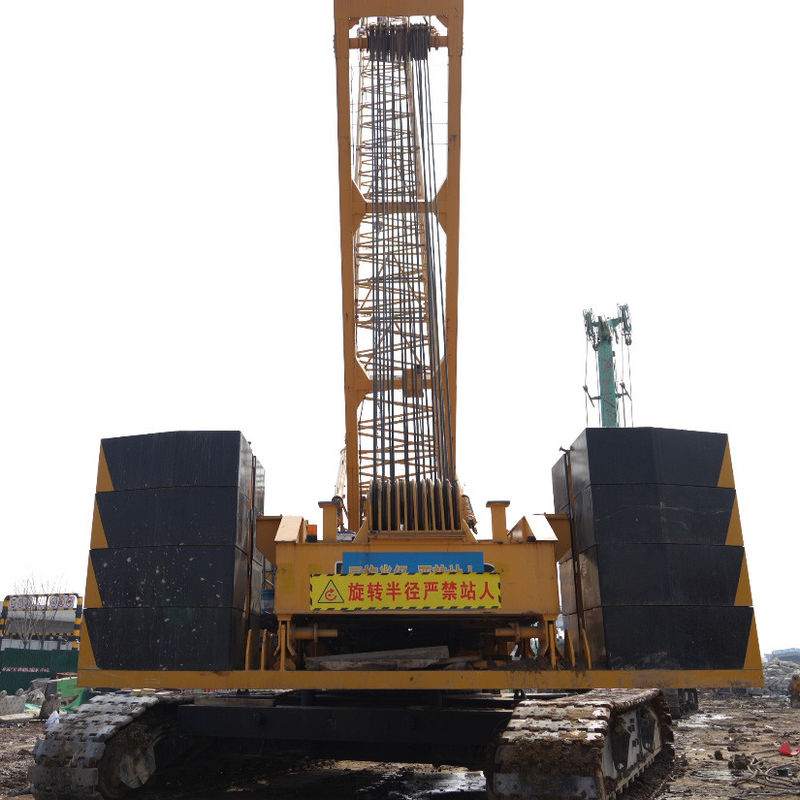

% 90 Yeni Uyumlu ve Hızlı Kullanılan Sürünen Kiremit / Xcmg 55 Ton Kiremit 21km/H

55T sürünen vinç madencilik operasyonlarında yaygın olarak kullanılır, uygun ve hızlı

XGC55 sürünen vincin teknik özellikleri

Sürünen vinç modelleri: XGC55
En yüksek taşıma kapasitesi: 55 t/3.7m
En yüksek yükseltme anı: 203.5t.m.

Ürün bileşeni ve sistem açıklaması

Üst kısmı

Lufing mekanizması

Fırlatma mekanizması, kuantitatif bir hidrolik motor tarafından çalıştırılan bir gezegen vites azaltıcısı tarafından çalıştırılır ve ana kolun fırlatılması bir davul ve bir fırlatma katranı seti aracılığıyla elde edilir.

The luffing mechanism has a built-in planetary reducer and adopts a negative brake design with multiple wet laminated disc normally closed brakes to achieve the "spring brake/hydraulic release" function.

Ana luffing tamburu, katı demirden yapılmış çift katlı, çok katmanlı sarma tek eklemli bir tamburdur.iyi titreşim emici olan ve tel ipinin karışmadan birden fazla katmanda sarılmasını sağlayabilen, tel ipinin hizmet ömrünü etkili bir şekilde uzatır. Davul bir çubuk kilitleme cihazı ile donatılmıştır ve çubuk, çoklu kilitleme koruması elde etmek için bir hidrolik silindir tarafından çalıştırılır..

Luffing mekanizması, bağımsız bir çelik çekirdeği olan, yüksek kırma gücü ve mükemmel yapısal istikrarı olan sol el, çapraz bükülmüş, dönmeye dayanıklı olmayan özel bir tel ip kullanır.Tek ipliğin nominal gerilimi 6t'dir., tel halatının çapı φ 20 mm ve uzunluğu 103 m'dir.

Döner mekanizma

Döner mekanizması ve döner rulman, iç ağ ile çalıştırılır ve çalgı masasının ön tarafında düzenlenir.Kütlelendirme motoru tarafından çalıştırılan gezegen vites azaltıcısı, 360 ° dönüş elde etmek için pinion üzerinden döner rulmanı sürüyor.

The slewing mechanism has a built-in planetary reducer and adopts a multi-plate wet laminated normally closed brake with a negative braking design to achieve the "spring braking/hydraulic release" function to ensure that the slewing has extremely high braking safetyDöner mekanizma, döner mekanizmanın kilitlenme korumasını elde etmek için mekanik bir döner kilitleme cihazı ile de donatılmıştır.

Eksantrik mekanizma, redüktör ve döner rulman arasında daha iyi bir ağlama sağlayabilir ve dönüşü daha yumuşak hale getirebilir.Dönüştürme mekanizması, ağır nesnelerin kaldırıldığı zaman, kaldırma kancası kaldırılan nesnenin ağırlık merkezinin dikey merkez çizgisinde olmasa bile, dalga üzerindeki yan kuvvet ortadan kaldırılabilir,Bu sayede çalışma kolunun büyük bir yan kuvvet tarafından hasar görmesini önler.

Döner rulman

Elipsik yarış yolu çift sıra küre dönen rulman, büyük yük taşıma kapasitesi ve küçük dönen direnç özelliklerine sahiptir.

Silindir montajı

Silindir bileşimi, sürünen ışın teleskopik silindir ve ana luffing çubuk kilitleme silindirini içerir.

Sürünen ışın teleskopik silindir silindir güç olarak kullanır ve sol yürüme ile bir ana valf paylaşıyor.Etkisi küçük., ve sürünen ölçüm taşıma ve çalışma gereksinimlerini karşılamak için kolayca değiştirilebilir.

Ana luffing çarkı kilitleme silindir, çarkın hareketini kontrol etmek için kullanılır. Ana luffing pilot kolu çalıştırıldığında, çark otomatik olarak açılır.ve ana luffing pilot kolu orta konuma döndüğündeAna salınım vinç çalışmadığında, raketin kilitleme aygıtı, ek manuel işlem olmadan, her zaman kilitlenmiş durumdadır.Hem güvenli hem de uygun..

Kontrol odası.

Kontrol odası biyoniklerle, pürüzsüz çizgilerle ve güç duygusuyla tasarlanmıştır.Teknoloji konusunda güçlü bir anlayışa ve geniş bir görüş alanına sahip.. İç mekan insanlarla merkeze düzenlenmiştir ve operatör kalkmadan tüm düğmelere dokunabilir. Düzenlenebilir koltuklar, klima, elektrik prizleri, radyo vb. ile donatılmıştır.,Operatör için rahat bir çalışma ortamı sağlamak.
