220T Uzaktan Kumandalı Sürünen Kiremit, Her Tür Projeler için Geniş Uygulama Alanı
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XCMG |
| Model numarası: | XLC220 |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Bir vinç |
|---|---|
| Fiyat: | Negotiable Price |
| Ambalaj bilgileri: | Müşteri ihtiyaçlarına göre paketleme |
| Teslim süresi: | Sipariş onayına göre |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | Müşteri ihtiyaçlarına göre arz |
|
Detay Bilgi |
|||
| Maksimum hat hızı: | 120 m/dak | Maksimum kaldırma kapasitesi: | 220 Ton |
|---|---|---|---|
| vinç tipi: | paletli vinç | Uygulanabilir endüstriler: | İnşaat işleri , Enerji & Madencilik |
| Kafes patlaması: | paletli vinç, pist vinç | Maksimum çalışma rüzgar hızı: | 12 m/s |
| XCMG sürünen vinç: | İkinci El Vinç | Ana bileşenler: | Motor, şanzıman, pompa |
| Vurgulamak: | 220Tlik uzaktan kumandalı sürünen vinç,uzaktan kumanda edilen sürünen vinç XLC220,İkinci el sürünen vinçler XLC220 |
||
Ürün Açıklaması

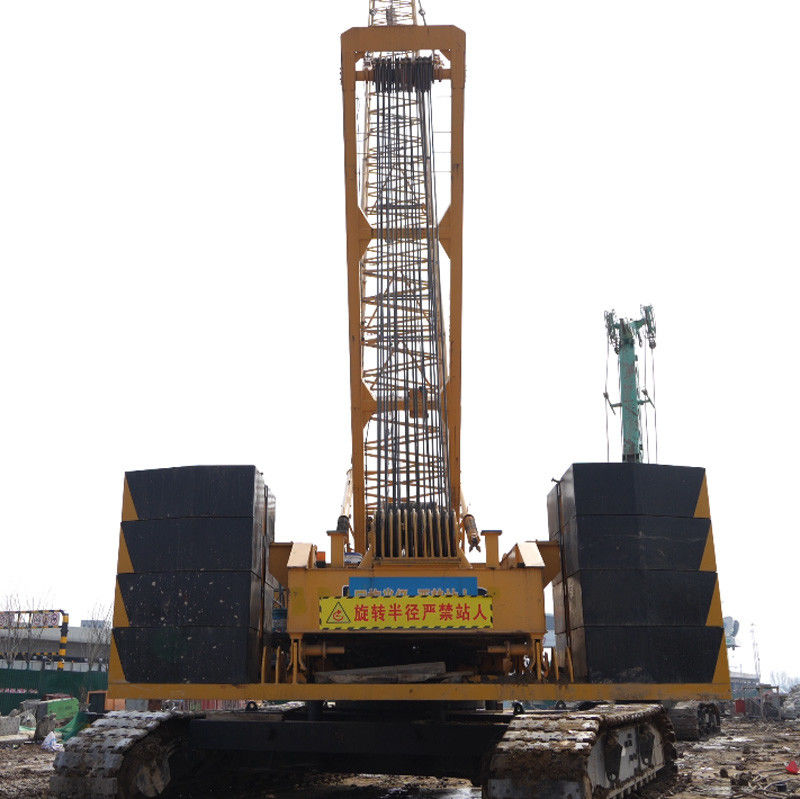

Geniş uygulama yelpazesi ile 220T sürünen vinç, her türlü proje için uygundur
XLC220 Sürünen vinç teknik özellikleri
Sürünen vinç modelleri: XLC220
Maksimum yükleme kapasitesi: 220t
Maksimum kaldırma anı: 1239t.m.
Ürün Genel Görünümü
Makine yapısı
Bu makinenin yapısı ve amacı şöyledir:
|
- Hayır, hayır. |
Mekanizmanın adı |
Kullanımı |
Yapılandırma konumu |
|
1 |
Ana kaldırma mekanizması |
Ağır ana baldırla çalışırken ana kanca vinç olarak kullanılabilir, kol ucu katranlı ağır ana baldır, sabit jib (kalkan dahil), kule jib, kol ucu katranlı kule jib ve hafif ana baldır. |
Ana dalın alt bölümü kökene yakın |
|
2 |
Yardımcı kaldırma mekanizması |
[1] Kol ucu katranı ve sabit jib (kalkan da dahil olmak üzere) ile ağır görevli ana balta kullanıldığında, ikincil bir kanca vinç olarak kullanılır [2] Kule jib (kol ucu katranı dahil) kullanıldığında, bir kule dalga luffing vinç olarak kullanılır |
Ana kolun alt bölümü üst kısmına yakın |
|
3 |
Tek katranlı kaldırma mekanizması [iletilmez] |
Kule kol kol son katran ile çalışırken, yardımcı kanca vinç olarak kullanılır |
Döner masanın ön tarafı |
|
4 |
Lufing mekanizması |
Ana patlama patlaması |
Çarkın arkasında. |
|
5 |
Döner mekanizma |
Yükleyici |
Döner masanın ön tarafı |
|
6 |
Seyahat mekanizması |
Makine yolculuğu |
Sürünen sürücü tekerleği |
Ana kaldırma mekanizması ve yardımcı kaldırma mekanizması, kalkan çalışma koşullarında ana ve yardımcı kancaların ortak kaldırılmasını gerçekleştirebilir.
Kaldırma mekanizması
Yükseltme mekanizması ana yükseltme mekanizmasını, yardımcı yükseltme mekanizmasını ve tek katranlı yükseltme mekanizmasını içerir (ihtiyaç duyulmaz).Yükseltme mekanizması, gezegenli vites azaltıcısı olan bir motor tarafından çalıştırılır., ve ana kanca veya yardımcı kanca davul, rehber katran ve kaldırma katran grubu ile kaldırılır ve düşürülür.
Yükseltme mekanizması, güvenli ve güvenilir olan "bağırsak fren/hidrolik serbest bırakma" işlevini gerçekleştirmek için yerleşik bir gezegenli redüktöre sahiptir ve normal olarak kapalı bir fren kullanır.Davul, yumuşak demirden yapılmış çift katlı çok katmanlı bir sarma davul kullanır, iyi titreşim emicilik gösterir, tel ipinin karışmadan birden fazla katmana sarılmasını sağlar ve tel ipinin kullanım ömrünü etkili bir şekilde uzatır.
Kaldırma mekanizması, bağımsız bir çelik çekirdeği, yüksek kırma gerilimi, yüksek ekstrüzyon direnci ve 14.3 t'lik bir ipliğin nominal gerilimi ile dönmeye karşı özel çelik tel ipi kullanır.φ26 mm çapında bir tel halat, ve ana, yardımcı ve tek katranlı kaldırma halatlarının uzunlukları sırasıyla 455m, 290m ve 250m'dir.
Lufing mekanizması
Fırlatma mekanizması ana fırlatma mekanizmasını ve kule kolu fırlatma mekanizmasını içerir.Ana luffing mekanizması bağımsız olarak çift bir davul tarafından çalıştırılır ve bir iğne oyu aracılığıyla çalma masasının ortasına monte edilir.
Ana luffing mekanizması, gezegen vitesini azaltıcıyı çalıştırmak için bir motor tarafından çalıştırılır ve ana kol luffing, davul ve luffing katran seti aracılığıyla elde edilir.
Ana luffing mekanizması, güvenli ve güvenilir olan "bağırsak fren/hidrolik serbest bırakma" işlevini elde etmek için yerleşik bir gezegen azaltıcıya sahiptir ve normal olarak kapalı bir fren kullanır.
Ana luffing davul bir çırpınma kilitleme cihazı ile donatılmıştır ve çırpınma, çoklu kilitleme koruması elde etmek için bir hidrolik silindir tarafından çalıştırılır.
Ana luffing tamburu, iyi titreşim emici olan, çift katlanmış çok katlı sarma çift tamburlu, ductile demirden yapılmıştır.Kablo ipinin sıkışmadan çok katmanlı sarılmasını sağlar., ve etkili bir şekilde tel ipi hizmet ömrünü uzatır.
Ana luffing mekanizması, yüksek kırma gücü olan bir tel ip kullanır, nominal tek ip gerilimi 10,8t, tel ip çapı φ26mm ve uzunluğu 275m'dir.
Kule kolu luffing mekanizması ve yardımcı kaldırma mekanizması, ana kolun alt bölümüne monte edilen aynı cihazdır.Kule kol luffing fonksiyon geçiş yoluyla elde edilir.
