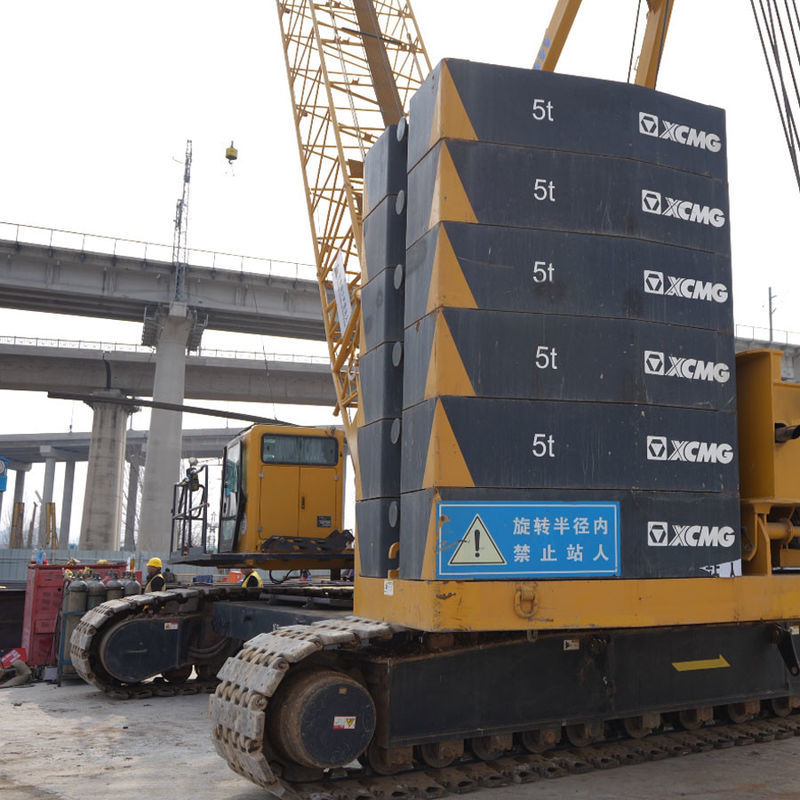

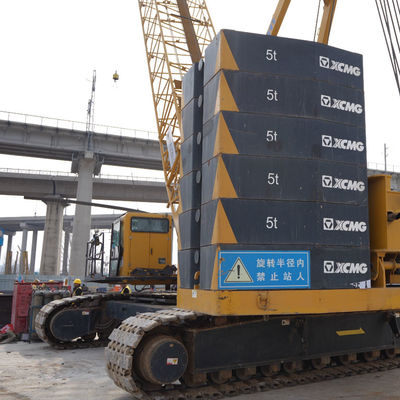

Çelik Tel İpler Fren Sistemi Sürünen yüklü vinç Güvende Ağır kaldırma görevlerinde sorunsuz çalışma

XGC 300t sürünen vincin teknik özellikleri

Sürünen vinç modelleri:XGC 300t
En yüksek yükleme kapasitesi: 300 t
Maksimum kaldırma anı: 1865t.m.

Ürün Genel Görünümü

Kaldırma mekanizması

Yükseltme mekanizması ana kaldırma mekanizması I, yardımcı kaldırma mekanizması ve ana kaldırma mekanizması II'yi içerir.Yükseltme mekanizması, gezegenli vites azaltıcısı olan bir motor tarafından çalıştırılır., ve ana kanca veya yardımcı kanca bir davul ve değişken uzunluklu bir katran seti aracılığıyla kaldırılır ve düşürülür.

Yükseltme mekanizması, güvenli ve güvenilir olan "bağırsak fren/hidrolik serbest bırakma" işlevini gerçekleştirmek için yerleşik bir gezegenli redüktöre sahiptir ve normal olarak kapalı bir fren kullanır.

Ana kaldırma mekanizması I, ip çapı 28 mm ve uzunluğu 680 m olan sol elle aynı yönde bükülmüş dönme karşı özel çelik tel ipi kullanır.Yardımcı kaldırma mekanizması, ip çapı 26mm ve uzunluğu 300m olan sol elle aynı yönde bükülmüş dönme karşı özel çelik tel ipi kullanırAna kaldırma mekanizması II (iftiharlı) 28 mm çapında ve 360 m uzunluğunda bir ipliğe sahip sol elle aynı yönde bükülmüş dönme karşı özel çelik tel ipi kullanır.

Luffing mekanizması

Fırlatma mekanizması ana fırlatma mekanizmasını ve kule kolu fırlatma mekanizmasını içerir.

Ana luffing mekanizması, gezegenli vites azaltıcısı olan bir motor tarafından çalıştırılır ve ana kol luffing bir davul ve bir luffing katran seti aracılığıyla elde edilir.

Ana luffing mekanizması, güvenli ve güvenilir olan "bağırsak fren/hidrolik serbest bırakma" işlevini elde etmek için yerleşik bir gezegen azaltıcıya sahiptir ve normal olarak kapalı bir fren kullanır.

Ana luffing davul bir çubuk kilitleme aygıtı ile donatılmıştır ve pawl, çoklu kilitleme koruması elde etmek için bir hidrolik silindir tarafından çalıştırılır.Değişken, dönmeye dayanıklı olmayan 26 mm çaplı ve 370 m uzunluğundaki özel çelik tel ipi.

Kule kolu luffing mekanizması ve yardımcı kaldırma mekanizması aynı cihazdır ve kule kolu luffing işlev değiştirme yoluyla elde edilir.

Döner mekanizma

Döner mekanizması ve döner rulman, dış ağla çalıştırılır ve dondurucu masanın önünde yerleştirilmiştir.360° dönme elde edebilen.

Dönüşüm mekanizması, "bağımlı fren/hidrolik serbest bırakma" işlevini gerçekleştirmek için yerleşik bir gezegen redüktörü ve normal olarak kapalı bir frenle donatılmıştır.Dönüşümün son derece yüksek bir fren güvenliği sağlaması.

Döner mekanizma, döner mekanizmanın kilitlenme korumasını elde etmek için mekanik bir döner kilitleme aygıtıyla da donatılmıştır.

Dönüşüm mekanizması serbest kayma fonksiyonuna sahiptir.

Döner rulman

Elipsik yarış yolu güçlendirilmiş dönme rulmanı büyük yük taşıma kapasitesine, küçük dönme direncine, aşınma direncine ve uzun hizmet ömrüne sahiptir.

Silindir montajı

Çubuk ve döngü masası arasındaki bağlantı, çerçeve ve sürünen kiriş, ve karşı ağırlık tepsisi ve döngü masası hepsi silindirlerle tahrik edilen güç iğneleri ile bağlantılıdır;direği kaldırma silindir, çıkartma silindir ve ray germe silindir montaj ve sökme daha uygun;Kontrol odası, kontrol odasının dikey çevirmesini ve yatay dönüşünü gerçekleştirmek için bir silindirle donatılmıştır..

Kontrol odası.

Ergonomik ilkelere göre tasarlanan leopar başı şeklindeki kontrol odası muhteşem bir görünüm, geniş bir görüş alanı ve kullanımı konforlu ve kolay.

Çerçeve

Çerçeve, yüksek dayanıklılıklı çelik levhalarla kaynaklanmış, iyi genel sertlik ve yüksek dayanıklılıktan oluşan bir kutu tipi radyal yapıdır.
