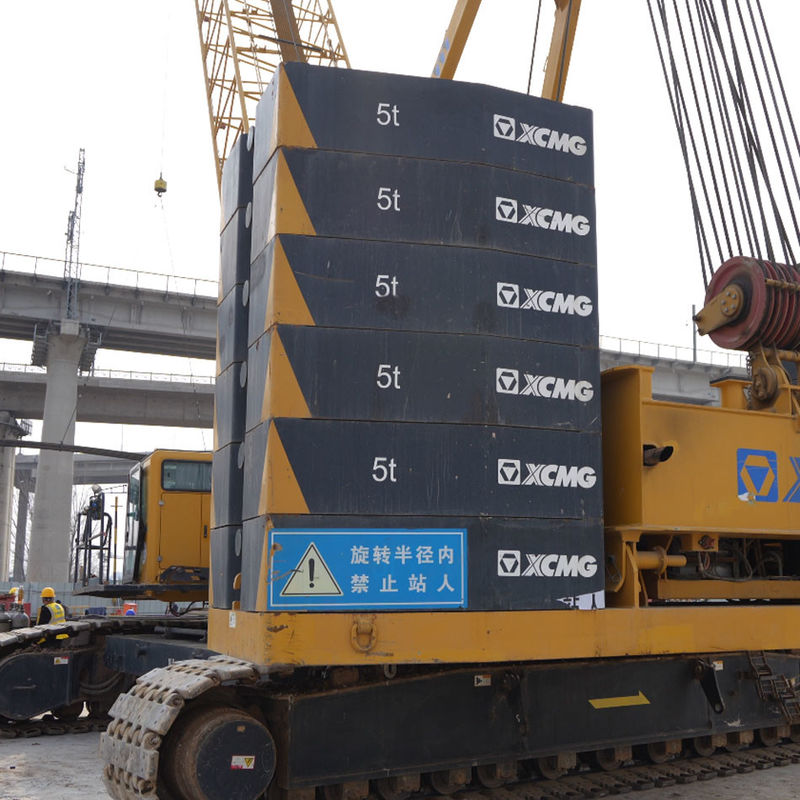

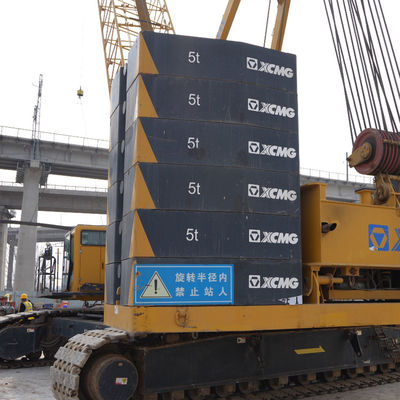

Büyük projeler için XGC 300t sürünen vinç Xcmg
Ürün ayrıntıları:
| Menşe yeri: | Çin |
| Marka adı: | XCMG |
| Model numarası: | XGC 300T |
Ödeme & teslimat koşulları:
| Min sipariş miktarı: | Bir vinç |
|---|---|
| Fiyat: | Negotiable Price |
| Ambalaj bilgileri: | Müşteri ihtiyaçlarına göre paketleme |
| Teslim süresi: | Sipariş onayına göre |
| Ödeme koşulları: | L/C,T/T |
| Yetenek temini: | Müşteri ihtiyaçlarına göre arz |
|
Detay Bilgi |
|||
| Max. Lifting Height: | 120m | Maximum Lifting Capacity: | 300 tons |
|---|---|---|---|
| Maximum Radius: | 80 m | Max. Gradeability: | 30% |
| Crawler Length: | 10.5 m | Model: | XGC300 |
| Boom Length: | 18-96m | Maximum Tip Height: | 152 m |
| Counterweight: | 100 tons | Max. Line Speed: | 120m/min |
| Fuel Tank Capacity: | 1,500 liters | Max. Slewing Speed: | 1.5rpm |
| Vurgulamak: | 300t sürünen vinç xcmg,Büyük projeler sürünen vinç xcmg |
||
Ürün Açıklaması
Sürünen vinç 1.5m-4.5m Kol Bağlantı Bölümleri ve Ana Boom Montajı 300t Maks Adı kaldırma kapasitesi için.
XGC 300t ((-I) Sürünen vinç teknik özellikleri
Sürünen vinç modelleri: XGC 300t ((-I)
En yüksek yükleme kapasitesi: 300 t
Maksimum kaldırma anı: 1865t.m.
Kalkan çalışma koşulları
A. Kalkan çalışma koşulları_ana dalga bölüm kombinasyon tablosu
Adı ve miktarı Ana dalga montajı | Ana dalganın alt bölümü 10.5m | Ana yayın orta kesimi 3m | Ana yayın orta bölümü 6m | Ana patlama orta bölümü 12mA | Ana dalga konik bölümü 7m | Ana kol bağlantısı bölümü 1.5 | Boom katranı bloğu |
HB19 | 1 | 0 | 0 | 0 | 1 | 1 | 1 |
HB22 | 1 | 1 | 0 | 0 | 1 | 1 | 1 |
HB25 | 1 | 2[0] | 0 [1] | 0 | 1 | 1 | 1 |
HB28 | 1 | 3 [1] | 0 [1] | 0 | 1 | 1 | 1 |
HB31 | 1 | 2[0] | 1[0] | 0 [1] | 1 | 1 | 1 |
Notlar:
1Kule kolunun arka çekim plakaları her bir dalga bölümünden çıkarılmalı ve kule kolu için kılavuz katranları ana dalga azaltıcı bölümünden çıkarılmalıdır.
2.Bir ana dalın 6m arası bölümünü değiştirmek için iki ana dalın 3m arası bölümü kullanılabilir.veya iki ana yayılım ara bölüm 3m ve bir ana yayılım ara bölüm 6m bir ana yayılım ara bölüm 12mA yerine kullanılabilirDeğiştirme sırasında, çekme plakaları ve iğne sayısının eşleşmesine dikkat edilmelidir.
B. Kalkan çalışma koşulları_Kalkan yardımcı kolu bölüm kombinasyon tablosu
Adı ve miktarı | Kalkan kolunun alt bölümü4.5m | Kalkan kolunun orta bölümü 3m | Kalkan kolunun orta bölümü 6m | Kalkan kolunun üst bölümü 2.5m | Kalkan kolu tek katran |
F ((S) 7 | 1 | 0 | 0 | 1 | (1) |
F ((S) 10 | 1 | 1 | 0 | 1 | (1) |
Notlar:
1. (S) ---- kalkan gövdesinin isteğe bağlı tek katmanını gösterir [kalkan kolunun tek katmanı ve sabit gövdenin tek katmanı].
2Kalkan jib bölümü sabit jib bölümü için ortak.
3Kol kombinasyonunun maksimum işlevini sağlamak için, kullanıcıların 7m uzunluğundaki kalkan jibini satın almayı seçmeleri önerilir.
C. Kalkan çalışma durumu kol masa
Döner masa karşı ağırlığı 115t + araç gövdesi karşı ağırlığı 40t | Ana dalganın uzunluğu | ||||
Kalkan kolunun uzunluğu | HB19 | HB22 | HB25 | HB28 | HB31 |
F ((S) 7 | ● | ● | ● | ● | ● |
F ((S) 10 | ● | ● | ● | ● | ● |
Notlar:
1- Çatlak kaldırılabilir.
2Kule kolunun arka çekim plakaları her bir dalga bölümünden çıkarılmalı ve kule kolunun monte edilmesi için rehber katranlar ana dalga redüktöründen çıkarılmalıdır.
3Ana dalga için 260t'lik bir kanca ve kalkan yardımcı dalga için 160t'lik bir kanca önerilir.
4Boomu kaldırırken, lütfen sürünen sürücü tekerleği araç gövdesi arkasına yerleştirin.
